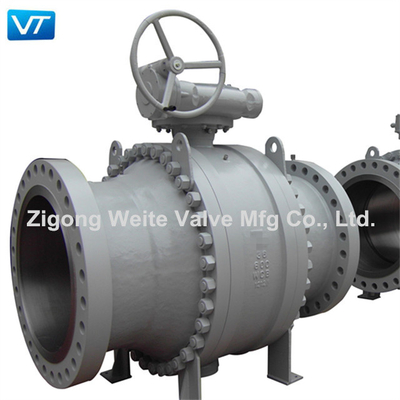

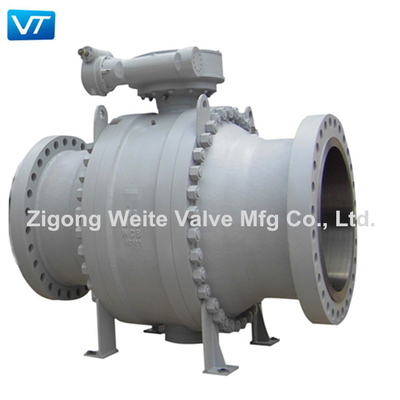

36 " 600LB WCB 기어는 공 밸브압과 대직경을 운영했습니다
제품 설명
트러니언은 볼 밸브가 작은 토크, 밸브 자리의 미소 변형, 안정적 실링 성능을 가지고 있다는 것을 개시했습니다
그리고 긴이 삶을 서비스하고 높을 위한 적당하 압력과 대직경입니까. 진보적 봄 프리 석 국회와 함께
상류 봉합을 위한 셀프 팽팽히 조이는 특성. 각각 밸브는 2 밸브 자리를 가지고 있으며, 그것이 각각 방향으로 밀봉될 수 있습니다,
그래서 설치는 어떤 흐름 방향 제한도 가지고 있지 않고, 양방향성입니다.
설계 표준
| 설계 표준 | API6D | ||
| 압력 온도 평가 | ASME B16.34 | ||
| 직접적이 차원 | ASME B16.10 | ||
| 플랜지형과 차원 | ASME B16.5 | ||
| 검사와 테스트 | API 6D, API598 | ||
설계 특성
상류에 투 웨이 밸브, 화재 안전 설계 API 607/API 6FA, 밸브 공동 압력 자동 구호를 밀봉하기,
줄기세포와 좌석 긴급 방수제 주사, 이중 블록과 블리드
트러니언은 볼 밸브 시험 절차를 탑재했습니다
| 정수 쉘 시험 API 6D 10.3과 10.4 | ||||||
| 순서 | 면적 압 | 지속 기간(분) | 기술 | |||
| 쉘 시험 | A | 1.5xPN | 6″-10″ | 5 |
1. 한 선 개방에서 밸브.
|
|
| 비 | 1.5xPN | 12″-18″ | 15 | |||
| Ｃ | 1.5xPN | 20″-60″ | 30 | |||
| 자리 테스트 | A | 1.1xPN | 5 | 몸 비를 향한 마지막에 있는 좌석 정수 봉지 | ||
| 비 | 아트모스페릭 | |||||
| Ｃ | 아트모스페릭 | |||||
| A | 아트모스페릭 | 5 | 몸 비를 향한 Ｃ 마지막에 있는 좌석 수력전기 밀봉 | |||
| 비 | 아트모스페릭 | |||||
| Ｃ | 1.1xPN | |||||
| A | 1.1xPN | 5 | 자리 수력전기는 둘다 테스트를 밀봉합니다 한과 Ｃ | |||
| 비 | 아트모스페릭 | |||||
| Ｃ | 1.1xPN | |||||
| 공기 밀봉 테스트 API 6D 10.4 | ||||||
| 자리 테스트 | A | 아트모스페릭 | 5 | 몸 비를 향한 끝에 있는 좌석 공기 기밀 시험 | ||
| 비 | 아트모스페릭 | |||||
| Ｃ | 80PSLG(5.5bar) | |||||
| A | 80PSLG(5.5bar) | 5 | 몸 비를 향한 Ｃ 끝에 있는 좌석 공기 기밀 시험 | |||
| 비 | 80PSLG(5.5bar) | |||||
| Ｃ | 아트모스페릭 | |||||
패키지와 시립먼트
